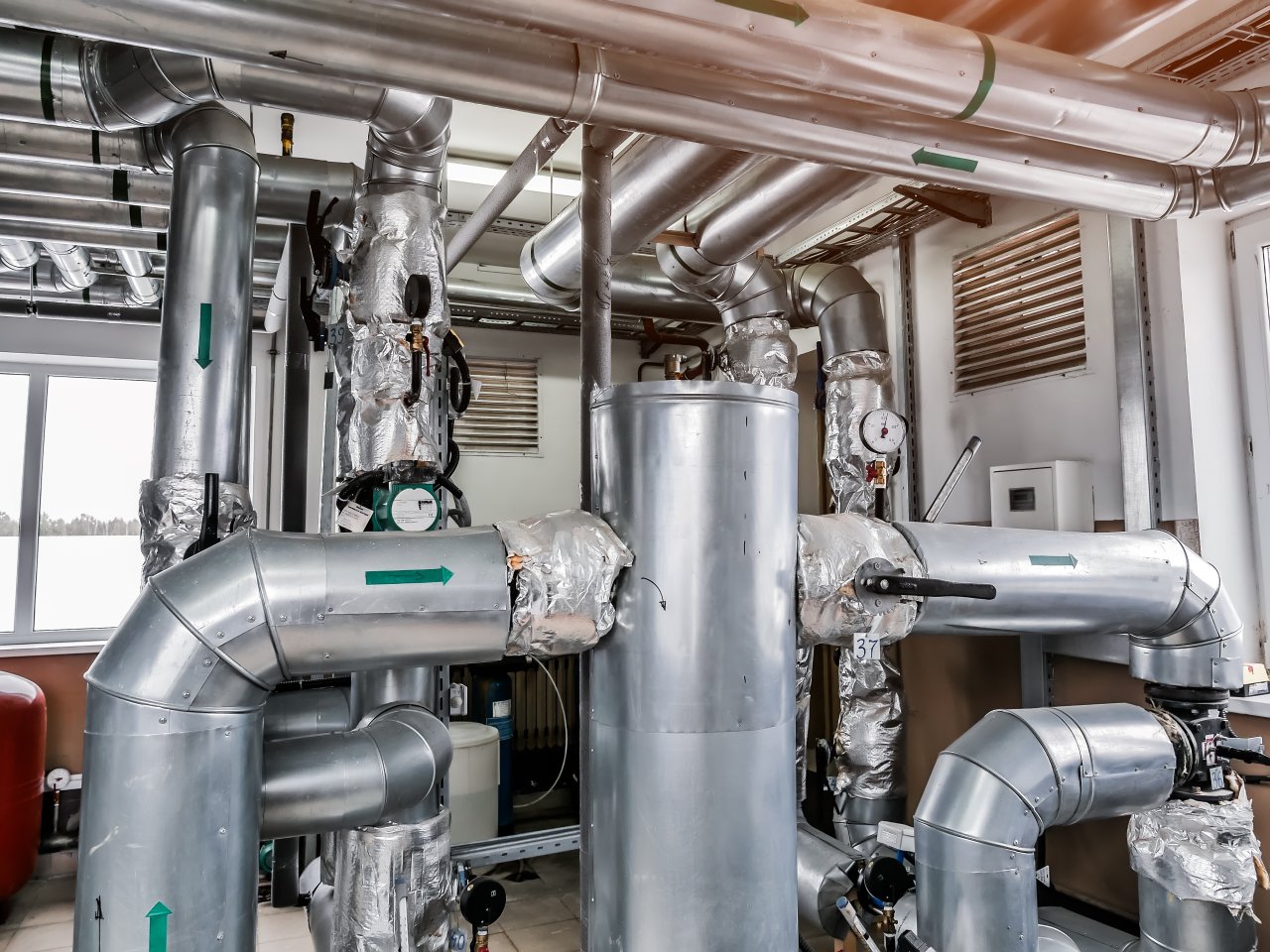

Zmiana temperatury powoduje zmianę długości rurociągu. W krótkim odcinku przemieszczenie może wynosić kilka milimetrów, lecz w instalacji liczącej kilkadziesiąt albo kilkaset metrów osiąga wartości, które bezpośrednio wpływają na podpory, spoiny, kołnierze, zawory, pompy i króćce urządzeń. Im większa różnica między temperaturą montażu a temperaturą pracy, tym większego ruchu trzeba się spodziewać. Projektant powinien więc od początku przewidzieć, gdzie rurociąg ma możliwość swobodnego wydłużania, w których punktach trzeba ograniczyć jego ruch oraz jak przejąć powstające siły. Prawidłowa kompensacja rozszerzalności cieplnej zmniejsza ryzyko odkształceń, nieszczelności i uszkodzeń instalacji podczas wieloletniej eksploatacji.

Skąd bierze się rozszerzalność cieplna rurociągów?

Każdy materiał zmienia swoje wymiary pod wpływem temperatury. W przypadku rurociągów najbardziej widoczna jest zmiana długości. Gdy temperatura rośnie, materiał zazwyczaj się wydłuża. Podczas chłodzenia przewód skraca się. Skala tego zjawiska zależy od właściwości materiału, długości odcinka oraz zakresu temperatur.

Podstawowe obliczenie można wykonać za pomocą zależności ΔL = α × L × ΔT. Wartość α oznacza współczynnik liniowej rozszerzalności cieplnej materiału, L oznacza długość rurociągu, a ΔT różnicę temperatur. Dla typowych stali węglowych współczynnik rozszerzalności liniowej wynosi w przybliżeniu kilkanaście milionowych części długości na każdy stopień zmiany temperatury.

Przy odcinku o długości 50 metrów oraz zmianie temperatury o 150°C wydłużenie może sięgnąć około 90 milimetrów, zależnie od zastosowanego gatunku stali. Przy długości 100 metrów wartość może przekroczyć 180 milimetrów. Takiego przemieszczenia nie można traktować jako drobnego efektu eksploatacyjnego. Rurociąg musi mieć fizyczną przestrzeń, aby je wykonać.

Problem pojawia się wtedy, gdy przewód zostaje zamknięty pomiędzy sztywnymi punktami bez możliwości ruchu. Materiał nadal dąży do zmiany długości, lecz zamocowania ograniczają przemieszczenie. Wówczas wzrastają naprężenia osiowe i reakcje przekazywane na konstrukcję.

Temperatura montażu ma znaczenie dla późniejszej pracy

Rurociąg zostaje zamontowany w określonej temperaturze otoczenia. To położenie staje się jego stanem początkowym. Jeżeli instalację montowano przy 20°C, a podczas pracy osiąga 220°C, projektant powinien analizować wzrost temperatury o około 200°C.

Sytuacja komplikuje się przy instalacjach zewnętrznych. Rurociąg może zostać zamontowany zimą przy temperaturze ujemnej, a następnie pracować latem z gorącym medium. Rzeczywista różnica temperatur będzie wtedy większa niż wynikająca z samego porównania temperatury roboczej z typową temperaturą pokojową.

Warto również sprawdzić temperaturę minimalną. Instalacja pracująca z gorącym medium może podczas wielodniowego postoju osiągnąć temperaturę otoczenia. W rurociągach narażonych na silny mróz ruch w kierunku skracania może być znaczący.

Projekt powinien więc obejmować pełny zakres przewidywanych temperatur. Dotyczy to montażu, rozruchu, normalnej pracy, postoju, czyszczenia, prób technologicznych i ewentualnych stanów awaryjnych.

Rodzaj materiału zmienia wielkość wydłużenia

Dwie rury o tej samej długości i pracujące przy tej samej temperaturze mogą wydłużać się w różnym stopniu, jeżeli wykonano je z innych materiałów. Stale nierdzewne mają zazwyczaj większy współczynnik rozszerzalności cieplnej niż typowe stale węglowe. Tworzywa sztuczne mogą wykazywać jeszcze większe zmiany wymiarów.

Ma to duże znaczenie podczas projektowania instalacji mieszanych. Jeżeli fragment wykonany ze stali węglowej łączy się z fragmentem ze stali nierdzewnej, obie części mogą dążyć do różnych przemieszczeń przy tym samym wzroście temperatury.

Różnice stają się szczególnie istotne przy długich trasach. Kilka milimetrów różnicy na krótkim odcinku może przełożyć się na kilkadziesiąt milimetrów przy rozbudowanej instalacji.

Projektant powinien więc przyjmować rzeczywiste właściwości materiału w temperaturze roboczej. Dotyczy to współczynnika rozszerzalności, modułu sprężystości i dopuszczalnych naprężeń.

Zablokowanie ruchu zwiększa naprężenia

Największe problemy powstają wtedy, gdy rurociąg nie ma możliwości wykonania ruchu wynikającego z temperatury. Sztywne mocowanie obu końców prostego odcinka powoduje powstawanie znacznych sił osiowych.

Siły te przenoszą się na punkty stałe, konstrukcję wsporczą oraz elementy przyłączeniowe. W praktyce mogą prowadzić do deformacji podpór, pękania spoin, nieszczelności kołnierzy albo przeciążenia króćców pomp i zbiorników.

Częstym błędem jest zbyt duża liczba sztywnych mocowań. Każdy dodatkowy punkt ograniczający ruch zmienia sposób pracy całej trasy. Instalacja przestaje odkształcać się zgodnie z pierwotnym założeniem.

Punkty stałe powinny więc znajdować się w miejscach wynikających z analizy mechanicznej. Ich zadaniem jest kontrolowanie kierunku ruchu rurociągu oraz rozdzielenie instalacji na określone odcinki kompensacyjne.

Geometria trasy może przejmować rozszerzalność

Jednym ze sposobów ograniczania naprężeń jest wykorzystanie naturalnej elastyczności rurociągu. Zmiana kierunku trasy pozwala przewodowi ugiąć się podczas nagrzewania.

Kolana, odsadzki oraz odpowiednio długie ramiona mogą przejmować część wydłużenia. W takim układzie ruch osiowy jednego odcinka powoduje ugięcie kolejnego fragmentu.

Przykładem jest układ w kształcie litery L. Wydłużający się odcinek prosty przesuwa kolano, a poprzeczne ramię ulega kontrolowanemu ugięciu. Skuteczność takiego układu zależy od długości ramienia, średnicy rury, grubości ścianki, temperatury i materiału.

Przy długich trasach stosuje się również pętle kompensacyjne. Ich geometria pozwala rozłożyć przemieszczenie na kilka odcinków. Rurociąg może się wówczas odkształcać sprężyście bez tworzenia nadmiernych sił w punktach stałych.

Pętla kompensacyjna wymaga miejsca i prawidłowych proporcji

Pętla kompensacyjna zajmuje więcej miejsca niż prosty rurociąg, lecz dobrze sprawdza się w wielu instalacjach przemysłowych. Jej wymiary trzeba dobrać na podstawie przewidywanego wydłużenia i sztywności przewodu.

Zbyt mała pętla będzie miała niewystarczającą elastyczność. Naprężenia w kolanach mogą wtedy wzrosnąć ponad dopuszczalny poziom. Zbyt duża konstrukcja może natomiast niepotrzebnie zajmować przestrzeń na estakadzie i zwiększać koszt materiału.

Projektant powinien też sprawdzić ciężar pętli oraz sposób jej podparcia. Rura nie może wisieć na kolanach bez odpowiednich podpór. Trzeba również uwzględnić izolację i ciężar medium.

W rurociągach parowych układ powinien umożliwiać skuteczne odwadnianie. Źle poprowadzona pętla może tworzyć miejsce gromadzenia kondensatu, co zwiększa ryzyko uderzeń hydraulicznych.

Punkty stałe porządkują pracę całej instalacji

Punkt stały blokuje ruch rurociągu w określonym miejscu. Dzięki temu projektant może przewidzieć, w którą stronę będzie wydłużał się dany fragment.

Jeżeli odcinek znajduje się między dwoma punktami stałymi, całe wydłużenie tego fragmentu trzeba przejąć wewnątrz tej sekcji. Może to zrobić pętla, elastyczne ramię albo kompensator.

Punkty stałe przenoszą znaczne obciążenia. Przy dużej średnicy przewodu i wysokiej temperaturze reakcje mogą mieć duże wartości. Konstrukcja stalowa albo fundament muszą przenieść te siły bez nadmiernego odkształcenia.

Położenie punktu stałego powinno wynikać z obliczeń. Umieszczenie go w miejscu wygodnym dla montażu może zaburzyć pracę całego układu.

Prowadnice utrzymują właściwy kierunek ruchu

Prowadnica pozwala rurociągowi przesuwać się wzdłuż osi, a jednocześnie ogranicza ruch boczny. Dzięki temu przewód porusza się w kierunku przewidzianym podczas projektowania.

Ma to szczególne znaczenie przy prostych odcinkach współpracujących z kompensatorami osiowymi. Bez właściwego prowadzenia rurociąg może odchylić się na bok albo stracić stateczność.

Prowadnice trzeba odpowiednio rozmieścić. Zbyt duża odległość między nimi zwiększa ryzyko wyboczenia. Zbyt mały luz może zablokować przesuw.

Projektant powinien również uwzględnić rozszerzalność samej konstrukcji wsporczej. Jeżeli prowadnica znajduje się na stalowej estakadzie, przemieszczenie konstrukcji może wpływać na rzeczywisty ruch rurociągu.

Podpory przesuwne zmniejszają opór podczas wydłużania

Podpora przesuwna przenosi ciężar rurociągu, ale pozwala mu przemieszczać się w wybranym kierunku. W długich instalacjach takich podpór może być wiele.

Podczas ruchu pojawia się tarcie. Im większy ciężar przewodu oraz współczynnik tarcia, tym większa siła potrzebna do jego przesunięcia. Obciążenie to przekazuje się na punkty stałe.

W ciężkich rurociągach różnica między idealnie ślizgową podporą a podporą skorodowaną może mieć istotny wpływ na siły w całym układzie. Z tego powodu powierzchnie ślizgowe powinny mieć odpowiednią konstrukcję i być dostępne do kontroli.

Trzeba również przewidzieć zakres ruchu. Jeżeli stopa podporowa może przesunąć się o 100 milimetrów, powierzchnia ślizgowa musi zachować kontakt z nią w całym zakresie pracy.

Kompensatory przejmują kontrolowane przemieszczenia

Gdy geometria instalacji nie daje wystarczającej elastyczności albo brakuje miejsca na rozbudowaną pętlę, można zastosować kompensator. Element ten przejmuje określony rodzaj ruchu i zmniejsza przemieszczenia przekazywane na inne fragmenty instalacji.

Stosuje się kompensatory osiowe, boczne i kątowe. Wybór zależy od geometrii trasy i kierunku przewidywanych przemieszczeń.

Kompensator powinien mieć parametry dostosowane do średnicy, ciśnienia, temperatury, medium i liczby cykli. Znaczenie ma także materiał mieszków oraz sposób przyłączenia.

Więcej informacji o budowie, zasadach działania i zastosowaniach takich elementów znajdziesz tutaj: https://sarkove.pl/kompensatory-w-instalacjach-przemyslowych/. Przy doborze konkretnego rozwiązania trzeba uwzględnić rzeczywisty kierunek ruchu, maksymalny skok i obciążenia przekazywane na pozostałe części instalacji.

Kompensator osiowy wymaga właściwego zakotwienia

Kompensator osiowy przejmuje zmianę długości w osi rurociągu. Jego prawidłowa praca zależy od punktów stałych i prowadnic.

Ciśnienie wewnętrzne działa na efektywną powierzchnię kompensatora. Powstająca siła może być znaczna. Jeżeli instalacja nie ma odpowiedniego punktu stałego, rurociąg może przesuwać się w sposób niekontrolowany.

Sama obecność kompensatora nie eliminuje więc obciążeń. Zmienia sposób ich przenoszenia. Projektant musi policzyć reakcje w punktach stałych i sprawdzić wytrzymałość konstrukcji.

Ważne jest także ustawienie kompensatora w osi przewodu. Niewspółosiowy montaż wprowadza dodatkowe zginanie i może zmniejszyć trwałość mieszka.

Kompensatory boczne przejmują przesunięcie poprzeczne

Kompensator boczny pozwala na względne przesunięcie dwóch części instalacji w kierunku poprzecznym. W praktyce może pracować w układzie złożonym z mieszków i elementów prowadzących.

Takie rozwiązanie przydaje się tam, gdzie rurociąg musi przejąć ruch konstrukcji, aparatu albo innego odcinka przewodu.

Projekt powinien uwzględnić wielkość przesunięcia oraz długość części pośredniej. Im większy wymagany ruch, tym większe znaczenie ma geometria całego układu.

Ruch boczny często powoduje również niewielki obrót. Dlatego kompensator i połączone z nim odcinki powinny być analizowane jako jeden układ.

Kompensatory kątowe wykorzystują kontrolowany obrót

Kompensatory kątowe przejmują ruch poprzez obrót elementu mieszkowego. Często stosuje się je parami albo w układach składających się z kilku kompensatorów.

Takie rozwiązanie pozwala przejmować duże przemieszczenia przy ograniczeniu sił działających na punkty stałe. Wymaga jednak odpowiednio zaprojektowanej geometrii.

Projektant musi znać położenie osi obrotu i przewidywany kąt pracy. Zbyt duże przemieszczenie może przekroczyć dopuszczalny zakres deformacji mieszka.

Układ kątowy wymaga także miejsca. Może zajmować więcej przestrzeni niż pojedynczy kompensator osiowy, lecz w określonych instalacjach pozwala uzyskać korzystniejszy rozkład sił.

Rurociąg powinien mieć możliwość swobodnego ugięcia

Elastyczność rury zależy od jej średnicy, grubości ścianki, materiału oraz długości poszczególnych ramion. Długi i smukły fragment może łatwiej przejmować ruch niż krótki odcinek o dużej średnicy i grubej ściance.

Projektant powinien unikać niepotrzebnego usztywniania miejsc przeznaczonych do pracy cieplnej. Dodanie wspornika w niewłaściwym miejscu może zmienić elastyczne ramię w sztywną sekcję.

Takie sytuacje często powstają podczas montażu. Ekipa może zamontować dodatkową podporę, aby ograniczyć widoczne ugięcie przewodu. Jeśli projekt jej nie przewidywał, może to zaburzyć rozkład naprężeń.

Każda zmiana w podparciu rurociągu powinna więc zostać sprawdzona pod kątem wpływu na kompensację cieplną.

Naprężenia termiczne trzeba analizować razem z ciężarem

Rurociąg przez cały czas przenosi własny ciężar. Dochodzi do tego masa medium, izolacji, armatury oraz wyposażenia. Temperatura zmienia jego kształt, a podpory przenoszą jednocześnie obciążenia pionowe i poziome.

Analiza samego wydłużenia nie wystarcza. Trzeba sprawdzić kombinację temperatury i ciężaru.

Przykładowo odcinek może podczas nagrzewania przesuwać się na podporze i jednocześnie uginać pod ciężarem dużego zaworu. Położenie tego zaworu wpływa na reakcję w podporze i momenty w sąsiednich kolanach.

Rurociąg napełniony ciężką cieczą może zachowywać się inaczej niż przewód gazowy o tych samych wymiarach. Masa medium powinna więc znaleźć się w modelu obliczeniowym.

Grubość ścianki wpływa na elastyczność

Grubsza ścianka zwiększa sztywność przewodu. Odcinek może wtedy przenosić większe siły na podpory i króćce urządzeń.

Grubość ścianki często wynika z ciśnienia i wymagań korozyjnych. Po jej doborze trzeba sprawdzić konsekwencje mechaniczne.

Wymiana starego rurociągu na nowy o grubszej ściance może zmienić zachowanie instalacji, nawet jeśli trasa pozostanie taka sama. Nowy przewód może mieć mniejszą elastyczność, przez co wzrosną reakcje w punktach stałych.

Taka zmiana powinna być uwzględniona podczas modernizacji.

Średnica rurociągu zmienia skalę problemu

Rurociąg o dużej średnicy ma większą sztywność na zginanie. Wymaga więc większych sił do uzyskania tego samego ugięcia.

Duże średnice oznaczają także większą masę rury i medium. Podpory przenoszą większe obciążenia, a tarcie podczas przesuwu może być znaczne.

W takich instalacjach małe błędy projektowe mogą prowadzić do dużych reakcji. Kilka milimetrów ograniczonego ruchu może generować siły wystarczające do deformacji podpory albo przeciążenia króćca.

Przy dużych średnicach szczególnie ważna staje się analiza przestrzenna całej instalacji.

Króćce pomp wymagają małych obciążeń

Pompy powinny pracować przy ograniczonych siłach i momentach przekazywanych przez rurociągi. Nadmierne obciążenie króćca może wpływać na ustawienie korpusu, wału i sprzęgła.

Rurociąg podłączony do pompy powinien mieć odpowiednią elastyczność. Należy unikać sytuacji, w której całe wydłużenie długiej trasy trafia bezpośrednio do króćca.

Czasami wystarczy zmienić położenie podpory albo wydłużyć elastyczne ramię. W innych przypadkach potrzebny będzie kompensator.

Projektant powinien sprawdzić obciążenia zarówno po stronie ssawnej, jak i tłocznej. Oba przewody mogą pracować przy różnych temperaturach.

Zbiorniki i wymienniki także zmieniają położenie króćców

Rurociąg może być podłączony do urządzenia, które samo się wydłuża. Wysoki zbiornik albo kolumna technologiczna zmienia długość wraz z temperaturą płaszcza.

Króciec znajdujący się kilka lub kilkanaście metrów nad podporą aparatu może przesunąć się pionowo. Rurociąg musi przejąć ten ruch.

Podobna sytuacja dotyczy wymienników ciepła, kotłów i reaktorów. Każde urządzenie ma własną charakterystykę przemieszczeń.

Projektant powinien otrzymać od dostawcy urządzenia przewidywane ruchy króćców oraz dopuszczalne siły i momenty. Na tej podstawie można dobrać geometrię rurociągu.

Kołnierze źle znoszą niekontrolowane momenty

Połączenie kołnierzowe powinno zachować odpowiedni docisk uszczelki. Nadmierne zginanie może zmienić rozkład nacisku i doprowadzić do wycieku.

Rozszerzalność cieplna często wpływa na kołnierze przy zaworach i urządzeniach. Jeżeli przewód nie ma odpowiedniej swobody, reakcja trafia do najbliższego połączenia.

Szczególnym problemem jest wymuszony montaż. Rury powinny dochodzić do siebie bez potrzeby silnego dociągania śrubami. Jeśli monter używa śrub do skorygowania znacznego przesunięcia osi, wprowadza naprężenia jeszcze przed uruchomieniem instalacji.

Po nagrzaniu pojawiają się kolejne obciążenia, co zwiększa ryzyko utraty szczelności.

Spoiny koncentrują naprężenia w miejscach zmian geometrii

Spoiny obwodowe znajdują się w całym rurociągu, lecz szczególnej uwagi wymagają miejsca w pobliżu kolan, trójników, redukcji i króćców.

Zmiana sztywności powoduje lokalną koncentrację naprężeń. Jeżeli rurociąg cyklicznie nagrzewa się i chłodzi, takie miejsca są wielokrotnie obciążane.

Jakość wykonania spoin ma bezpośredni wpływ na trwałość zmęczeniową. Wady spawalnicze mogą przyspieszać rozwój pęknięć.

Projekt powinien więc ograniczać nadmierne zakresy naprężeń, a wykonawstwo powinno zapewnić jakość odpowiadającą klasie instalacji.

Cykliczne nagrzewanie może prowadzić do zmęczenia materiału

Jednorazowy wzrost temperatury powoduje określone odkształcenie. Instalacja przemysłowa wykonuje jednak wiele cykli.

Każdy rozruch, postój i zmiana obciążenia technologicznego może powodować zmianę temperatury. Materiał jest wtedy wielokrotnie rozciągany i ściskany.

Jeżeli zakres naprężeń jest duży, może dojść do zmęczenia. Pęknięcia często powstają przy zmianach geometrii oraz w miejscach koncentracji naprężeń.

Projektant powinien znać przewidywaną liczbę cykli. Instalacja uruchamiana raz w miesiącu ma inne wymagania niż linia produkcyjna wykonująca kilka cykli temperaturowych dziennie.

Rozruch jest szczególnie wymagającym etapem

Podczas rozruchu rurociąg nie nagrzewa się równomiernie. Gorące medium dociera kolejno do kolejnych odcinków.

W rezultacie część instalacji może być już wydłużona, podczas gdy dalszy fragment pozostaje zimny. Powstają przejściowe przemieszczenia i naprężenia, które nie występują podczas ustalonej pracy.

W instalacjach parowych trzeba dodatkowo kontrolować kondensat. Gwałtowny przepływ może wywołać obciążenia dynamiczne.

Procedura rozruchu powinna ograniczać tempo zmian temperatury i zapewniać prawidłowe odwodnienie.

Zbyt szybkie chłodzenie także obciąża instalację

Zmiana temperatury działa w obu kierunkach. Szybkie wychłodzenie może powodować nagłe skracanie przewodu i duże gradienty temperatury w ściance.

Jeżeli jedna część rury chłodzi się szybciej niż druga, powstają lokalne naprężenia termiczne. Problem może wystąpić podczas awaryjnego doprowadzenia zimnego medium do gorącej instalacji.

Znaczenie ma grubość ścianki. Grube elementy nagrzewają się i chłodzą wolniej, przez co różnice temperatur pomiędzy powierzchnią wewnętrzną a zewnętrzną mogą utrzymywać się dłużej.

Procedury technologiczne powinny ograniczać gwałtowne zmiany, jeśli konstrukcja instalacji jest na nie wrażliwa.

Izolacja wpływa na tempo zmian temperatury

Izolacja termiczna ogranicza wymianę ciepła z otoczeniem. Dzięki temu rurociąg wolniej stygnie i może utrzymywać stabilniejszą temperaturę.

Jednocześnie izolacja zwiększa masę instalacji. Ciężar ten trzeba uwzględnić przy doborze podpór.

W miejscach podparcia izolacja może wymagać specjalnych elementów przenoszących obciążenie bez nadmiernego zgniatania materiału izolacyjnego.

W instalacjach gorących źle wykonana izolacja może powodować lokalne różnice temperatur. W instalacjach zimnych trzeba chronić przewód przed kondensacją wilgoci i korozją.

Konstrukcja wsporcza również pracuje pod wpływem temperatury

Rurociąg nie funkcjonuje niezależnie od estakady, ramy stalowej ani budynku. Konstrukcja wsporcza także zmienia swoje wymiary.

Na długiej estakadzie przemieszczenie konstrukcji może mieć wpływ na położenie punktów podparcia. Rurociąg przemieszcza się więc względem konstrukcji, która sama również wykonuje ruch.

Projektant powinien uwzględnić tę zależność zwłaszcza w instalacjach o dużych długościach i wysokich temperaturach.

W niektórych przypadkach konstrukcja może częściowo podążać za rurociągiem. W innych jej ruch może działać w przeciwnym kierunku.

Tarcie na podporach może zwiększać reakcje

Podpora przesuwna w rzeczywistych warunkach nie pracuje bez oporu. Tarcie powstaje podczas każdego ruchu.

Siła tarcia zależy od obciążenia pionowego i rodzaju powierzchni. Przy dużej masie rurociągu może osiągać znaczną wartość.

Po kilku latach eksploatacji korozja i zanieczyszczenia mogą dodatkowo zwiększyć opór. Podpora, która pierwotnie przesuwała się swobodnie, może zacząć blokować ruch.

Podczas przeglądów trzeba kontrolować stan takich miejsc. Zablokowana podpora może przesunąć strefę największych naprężeń na sąsiedni fragment instalacji.

Sprężynowe podpory pomagają przy dużych ruchach pionowych

Niektóre rurociągi wykonują znaczne przemieszczenia pionowe. Sztywna podpora mogłaby wtedy okresowo tracić kontakt z rurą albo przenosić zbyt duże obciążenia.

W takich miejscach stosuje się podpory sprężynowe. Sprężyna zmienia swoje położenie wraz z ruchem rurociągu, zachowując określoną siłę podparcia.

Wyróżnia się konstrukcje o zmiennej oraz zbliżonej do stałej sile podparcia. Dobór zależy od wielkości przemieszczenia i dopuszczalnej zmiany obciążenia.

Prawidłowe ustawienie podpory podczas montażu ma duże znaczenie. Element powinien znaleźć się w pozycji odpowiadającej przewidywanemu stanowi zimnemu.

Analiza naprężeń pozwala ocenić cały układ

W rozbudowanych instalacjach obliczenia ręczne mają ograniczone zastosowanie. Analiza komputerowa pozwala uwzględnić trójwymiarową geometrię, podpory, punkty stałe, temperatury, ciężar, ciśnienie oraz przemieszczenia urządzeń.

Model powinien odpowiadać rzeczywistej instalacji. Należy wprowadzić właściwe średnice, grubości ścianek, materiały i masy elementów.

Podpory trzeba odwzorować zgodnie z ich funkcją. Inaczej zachowuje się punkt stały, inaczej prowadnica, a jeszcze inaczej podpora przesuwna.

Wyniki pokazują naprężenia w rurach, przemieszczenia węzłów, reakcje podpór oraz siły i momenty działające na króćce.

Największe przemieszczenie nie musi oznaczać największego problemu

Rurociąg może przemieścić się o kilkadziesiąt milimetrów i nadal pracować poprawnie. Warunkiem jest przewidzenie takiego ruchu i pozostawienie odpowiedniej przestrzeni.

Duży ruch w kontrolowanym kierunku może być bezpieczniejszy niż niewielkie przemieszczenie zablokowane przez podporę.

Podczas analizy należy więc patrzeć na cały układ. Sama wartość przemieszczenia nie mówi, czy instalacja jest poprawnie zaprojektowana.

Znaczenie ma sposób przenoszenia obciążeń oraz wartości naprężeń w najbardziej obciążonych miejscach.

Kolizje mogą pojawić się dopiero po rozgrzaniu instalacji

Rurociąg podczas montażu znajduje się w pozycji zimnej. Po uruchomieniu może przesunąć się względem sąsiednich przewodów, konstrukcji, pomostów i urządzeń.

Jeżeli projektant sprawdzi wyłącznie położenie montażowe, może przeoczyć kolizję w stanie gorącym.

Dotyczy to przede wszystkim pętli kompensacyjnych i długich ramion elastycznych. Ich zadaniem jest wykonanie ruchu, więc trzeba pozostawić odpowiednią przestrzeń.

Izolacja dodatkowo zwiększa wymagany prześwit.

Przejścia przez ściany wymagają odpowiedniego luzu

Rurociąg przechodzący przez ścianę lub strop może przesuwać się w osi i na boki. Otwór powinien uwzględniać pełny zakres tego ruchu.

Zbyt ciasne przejście może działać jak przypadkowy punkt stały. Rura zaczyna wtedy opierać się o konstrukcję budynku i zmienia się rozkład naprężeń.

System uszczelnienia powinien również tolerować przewidywane przemieszczenia. Dotyczy to zwłaszcza przejść wymagających zachowania szczelności ogniowej, gazowej albo wodnej.

Montaż wpływa na rzeczywisty poziom naprężeń

Nawet poprawny projekt może pracować źle po błędnym montażu. Niewłaściwe położenie podpory, odchylenie osi rury albo zablokowanie prowadnicy zmienia zachowanie instalacji.

Rurociąg powinien być montowany bez wymuszania położenia. Spoiny, kołnierze i podpory powinny znajdować się w miejscach zgodnych z dokumentacją.

Kompensatory wymagają szczególnej kontroli ustawienia. Niektóre konstrukcje stosuje się z określonym wstępnym ściśnięciem albo rozciągnięciem.

Po zakończeniu montażu dobrze jest sprawdzić rzeczywiste położenie elementów i porównać je z projektem.

Próba ciśnieniowa tworzy inny stan niż normalna praca

Podczas próby wodnej instalacja może mieć temperaturę zbliżoną do temperatury otoczenia, więc rozszerzalność cieplna pozostaje mała. Jednocześnie masa rurociągu rośnie przez obecność wody.

Podpory są wtedy obciążane inaczej niż podczas normalnej pracy. Dotyczy to zwłaszcza instalacji gazowych i parowych.

Stan próby powinien znaleźć się w analizie obciążeń. Podpora dobrze pracująca przy gorącym rurociągu może być mocno obciążona podczas napełnienia wodą.

Zmiany technologiczne wymagają ponownego sprawdzenia instalacji

Po kilku latach pracy parametry procesu mogą się zmienić. Podniesienie temperatury medium zwiększa wydłużenie rurociągu.

Nawet wzrost temperatury o kilkadziesiąt stopni może mieć znaczenie na długim odcinku. Dotychczasowy zakres pracy kompensatora może okazać się zbyt mały.

Podobnie działa zmiana materiału, średnicy lub grubości ścianki podczas remontu.

Każda większa modyfikacja procesu i rurociągu powinna więc obejmować ponowną ocenę przemieszczeń oraz naprężeń.

Dodatkowa podpora może zaszkodzić

Podczas eksploatacji często pojawia się pokusa dołożenia podpory w miejscu, w którym rura wyraźnie się porusza. Taki ruch może być jednak zamierzony.

Jeżeli dodatkowa podpora ograniczy elastyczne ramię, wzrosną naprężenia w innych punktach.

Podobny efekt daje przyspawanie przewodu do konstrukcji w miejscu, które pierwotnie miało umożliwiać przesuw.

Przed każdą zmianą sposobu podparcia trzeba sprawdzić dokumentację i ocenić funkcję danego fragmentu.

Objawy przeciążenia często są widoczne

Problemy z rozszerzalnością cieplną mogą objawiać się deformacją podpór, przesunięciem stóp ślizgowych, śladami ocierania, pęknięciami uchwytów i uszkodzeniami izolacji.

Powtarzające się nieszczelności kołnierzy również mogą wskazywać na nadmierne siły mechaniczne.

Warto obserwować instalację podczas rozruchu i pracy. Położenie rurociągu w stanie zimnym można porównać z pozycją po osiągnięciu temperatury roboczej.

Znaczniki przemieszczeń ułatwiają ocenę, czy rzeczywisty ruch odpowiada założeniom projektowym.

Korozja podpór może ograniczyć swobodny ruch

Podpora projektowana jako ślizgowa powinna zachować możliwość przesuwu przez cały okres eksploatacji. Korozja może jednak zwiększyć tarcie albo całkowicie zablokować element.

Problem często rozwija się stopniowo. Instalacja przez pierwsze lata pracuje poprawnie, a później zaczynają pojawiać się pęknięcia lub nieszczelności w innym miejscu.

Podczas przeglądów należy więc kontrolować powierzchnie ślizgowe, prowadnice i ograniczniki.

Usunięcie zanieczyszczeń i naprawa skorodowanych części może przywrócić zakładany sposób pracy.

Izolacja nie powinna blokować kompensatorów

Element kompensacyjny potrzebuje przestrzeni na pełne odkształcenie. Izolacja wykonana zbyt ciasno może ograniczyć jego ruch.

Dotyczy to zarówno kompensatorów, jak i pętli kompensacyjnych w miejscach przechodzenia przez konstrukcje.

Osłony powinny uwzględniać kierunek ruchu i zakres przemieszczenia. Materiał izolacyjny nie może przenosić znacznych sił na mieszek.

Projekt izolacji powinien więc powstawać z uwzględnieniem zachowania mechanicznego instalacji.

Naprężenia trzeba ograniczać już podczas wyznaczania trasy

Największą swobodę projektant ma na początku prac. Wtedy można zmienić przebieg rurociągu, wydłużyć elastyczne ramię albo pozostawić miejsce na pętlę.

Gdy wszystkie urządzenia, pomosty i konstrukcje mają już ustalone położenie, znalezienie przestrzeni na kompensację staje się trudniejsze.

Trasa powinna więc od początku uwzględniać rozszerzalność. Każdy długi prosty odcinek warto przeanalizować pod kątem przewidywanego wydłużenia.

W wielu przypadkach niewielka korekta geometrii pozwala zmniejszyć siły bez stosowania rozbudowanych elementów dodatkowych.

Dobre rozmieszczenie podpór ogranicza obciążenia króćców

Podpory powinny przejmować ciężar rurociągu i jednocześnie umożliwiać ruch cieplny. Ich rozmieszczenie wpływa na siły przekazywane na urządzenia.

Podpora umieszczona zbyt daleko od ciężkiego zaworu może zwiększyć ugięcie. Podpora ustawiona zbyt blisko elastycznego kolana może ograniczyć jego ruch.

Projektant powinien więc analizować podparcie razem z geometrią całego odcinka.

Szczególnej uwagi wymagają miejsca przy pompach, sprężarkach, wymiennikach i zbiornikach.

Przewody przyrządowe również muszą nadążać za ruchem

Do rurociągu często podłączone są przewody impulsowe, czujniki, kable i elastyczne przyłącza. Gdy główny przewód przesuwa się o kilkadziesiąt milimetrów, elementy pomocnicze również muszą przejąć ten ruch.

Sztywno zamocowany przewód impulsowy może zostać przeciążony. Kabel prowadzony bez zapasu może zostać naciągnięty.

Projekt powinien więc uwzględniać zakres ruchu wszystkich elementów związanych z rurociągiem.

Dotyczy to także napędów zaworów, przewodów pneumatycznych i lokalnych punktów pomiarowych.

Dokumentacja powinna jasno określać funkcję każdej podpory

Rysunki montażowe powinny rozróżniać punkty stałe, prowadnice, ograniczniki i podpory przesuwne.

Brak czytelnego oznaczenia zwiększa ryzyko błędów podczas wykonania. Monter może sztywno zamocować miejsce, które miało się swobodnie przesuwać.

W dokumentacji warto również podawać przewidywane kierunki i wartości ruchu.

Ułatwia to odbiór instalacji i późniejsze przeglądy.

Kontrola po pierwszym rozruchu daje cenne informacje

Pierwsze nagrzanie instalacji pokazuje, czy rurociąg pracuje zgodnie z założeniami. Można wtedy sprawdzić ruch podpór, położenie kompensatorów i reakcję konstrukcji.

Jeżeli stopa ślizgowa pozostaje nieruchoma mimo przewidywanego przesunięcia, trzeba sprawdzić możliwość zablokowania podpory.

Jeśli rurociąg zbliża się do konstrukcji bardziej niż przewidywano, należy ocenić rzeczywiste przemieszczenie.

Takie obserwacje pozwalają wykryć błędy zanim powtarzające się cykle temperatury doprowadzą do trwałych uszkodzeń.

Regularne przeglądy pomagają utrzymać zakładaną elastyczność

Instalacja zmienia się wraz z upływem czasu. Korozja, osiadanie konstrukcji, naprawy i kolejne modernizacje mogą wpływać na jej zachowanie.

Podczas przeglądów warto kontrolować wszystkie miejsca odpowiedzialne za ruch cieplny. Obejmuje to podpory przesuwne, prowadnice, punkty stałe, kompensatory i pętle.

Należy szukać śladów niekontrolowanego kontaktu z konstrukcją, odkształceń oraz nietypowych przesunięć.

Dobrze utrzymany system podparcia pozwala rurociągowi pracować zgodnie z założeniami wykonanymi podczas projektowania.

Ograniczenie naprężeń wymaga kontroli całego układu

Rozszerzalność cieplna jest przewidywalnym zjawiskiem. Projektant może obliczyć wielkość wydłużenia, wyznaczyć kierunek ruchu i dobrać sposób jego przejęcia. Największe znaczenie ma konsekwentne podejście do całej trasy.

Rurociąg potrzebuje odpowiedniej geometrii, właściwie rozmieszczonych punktów stałych, podpór przesuwnych i prowadnic. W miejscach o ograniczonej przestrzeni można zastosować odpowiednio dobrane kompensatory.

Trzeba również kontrolować obciążenia działające na pompy, zbiorniki, wymienniki, armaturę i konstrukcje wsporcze. Każdy z tych elementów wpływa na zachowanie całej instalacji.

Prawidłowo zaprojektowany rurociąg wykonuje przewidziane przemieszczenia podczas nagrzewania i chłodzenia, zachowuje bezpieczny poziom naprężeń i nie przeciąża urządzeń. Taki efekt wymaga dokładnych obliczeń, poprawnego montażu oraz regularnej kontroli w czasie eksploatacji.

Tekst odnosi się do firmy i jej oferty
